[VTK] Mesh Smoothing Filters



GPT 답변

vtkSmoothPolyDataFilter와 vtkWindowedSincPolyDataFilter 두 필터는 모두 VTK (Visualization Toolkit)에서 제공하는 메쉬 스무딩(정점 위치 조정을 통한 표면 평활화) 기능을 수행하지만, 각기 다른 알고리즘과 특성을 가지고 있습니다. 이들의 주요 차이점을 이해하는 것은 특정 응용 프로그램에 적합한 필터를 선택하는 데 중요할 수 있습니다.

vtkSmoothPolyDataFilter

• 알고리즘: vtkSmoothPolyDataFilter는 간단한 래플라시안 스무딩 기법을 사용합니다. 이 방법은 각 정점을 그 이웃 정점의 평균 위치로 이동시킴으로써 메쉬를 평활화합니다. 이 과정은 여러 번 반복될 수 있으며, 각 반복은 스무딩의 정도를 증가시킵니다.
• 특징: 래플라시안 스무딩은 구현이 단순하고 계산 비용이 낮은 편이지만, 과도한 스무딩으로 인해 메쉬의 디테일이 손실될 수 있습니다. 특히, 경계를 유지하는 것이 중요한 응용에서는 이 방법이 적합하지 않을 수 있습니다.
• 용도: 기본적인 스무딩이 필요한 경우나 계산 비용을 최소화해야 할 때 유용합니다.

vtkWindowedSincPolyDataFilter

• 알고리즘: vtkWindowedSincPolyDataFilter는 윈도우드 싱크(windowed sinc) 함수를 사용하여 폴리곤 메쉬를 스무딩합니다. 이 방법은 메쉬의 고주파 성분을 감소시키면서 저주파 성분을 보존하는 방식으로 작동하여, 메쉬의 전체적인 형태는 유지하면서 노이즈와 작은 잡음을 제거할 수 있습니다.
• 특징: 이 필터는 메쉬의 기하학적 특징을 보다 잘 보존하면서 스무딩을 수행할 수 있습니다. 또한, 경계 보존 옵션을 제공하여 경계가 있는 메쉬에서도 효과적으로 사용될 수 있습니다.
• 용도: 보다 정교한 스무딩이 요구되거나 메쉬의 기하학적 특성을 보존하는 것이 중요한 응용 프로그램에 적합합니다.

종합 비교

• 효율성: vtkSmoothPolyDataFilter는 vtkWindowedSincPolyDataFilter보다 일반적으로 빠르지만, 품질 면에서는 떨어질 수 있습니다.
• 결과의 질: vtkWindowedSincPolyDataFilter는 메쉬의 디테일과 경계를 보다 잘 보존하면서 스무딩을 수행합니다.
• 적용 분야: 단순한 노이즈 제거와 빠른 처리가 필요한 경우는 vtkSmoothPolyDataFilter를, 메쉬의 정밀한 디테일과 복잡한 구조를 보존해야 하는 경우는 vtkWindowedSincPolyDataFilter를 사용하는 것이 좋습니다.



다른 Filters

1. vtkLoopSubdivisionFilter

• 이 필터는 Loop subdivision 방법을 사용하여 폴리곤 메쉬의 해상도를 높입니다. 이 방법은 메쉬를 세분화하면서 스무딩도 함께 적용하여 메쉬의 세부 디테일을 향상시킵니다. 주로 곡면을 부드럽게 만드는 데 사용됩니다.

2. vtkButterflySubdivisionFilter

• Butterfly subdivision 방식을 이용하는 이 필터는 폴리곤 메쉬의 정점과 에지를 세분화하여 메쉬의 품질을 개선합니다. Loop subdivision과 비슷하게 작동하지만, 다른 계산 방식을 사용하여 좀 더 다양한 형태의 메쉬에 적용 가능합니다.

3. vtkLinearSubdivisionFilter

• 이 필터는 메쉬를 세분화하면서 각 폴리곤을 작은 폴리곤들로 나눕니다. 세분화 과정에서 간단한 선형 보간을 사용하기 때문에 상대적으로 계산 비용이 낮지만, 다른 세분화 필터보다 스무딩 효과가 덜 뚜렷할 수 있습니다.

4. vtkLaplacianSmoothing

• 이 필터는 메쉬의 각 정점을 이웃하는 정점들의 평균 위치로 이동시키는 래플라시안 스무딩 기법을 사용합니다. vtkSmoothPolyDataFilter와 유사하지만, 다양한 설정 옵션을 제공하여 좀 더 세밀한 스무딩 조정이 가능합니다.

5. vtkTaubinSmoothing

• Taubin 방법을 사용하는 이 필터는 메쉬를 스무딩하면서 볼륨 수축을 방지합니다. 이는 래플라시안 스무딩의 문제점 중 하나인 메쉬 축소를 개선한 방식으로, 메쉬의 전체적인 형태를 유지하면서 스무딩합니다

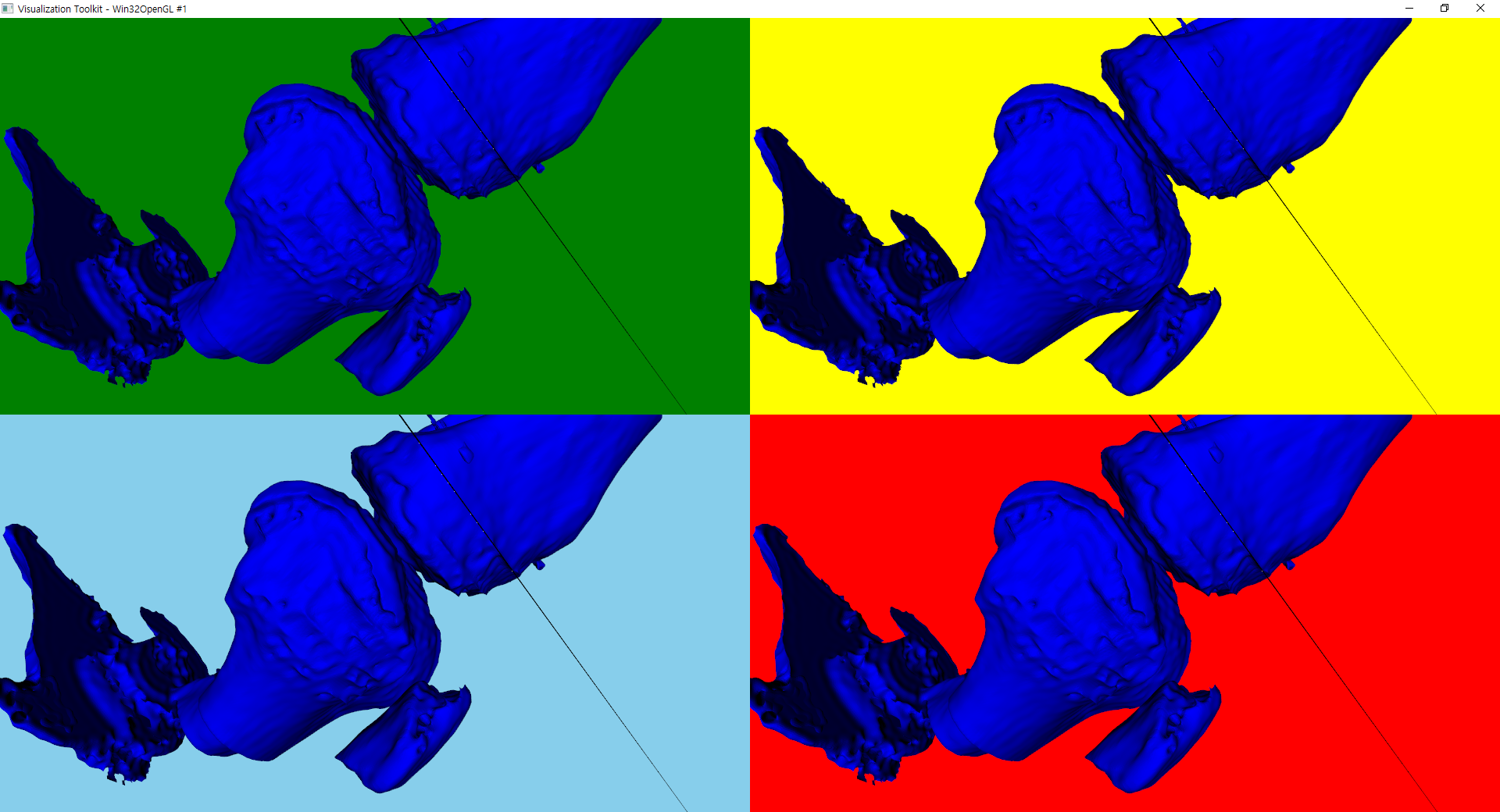

SmoothPolyDataFilter

• Iteration 5->15->30->50 순으로 하였으나, 별다른 차이가 없어보임

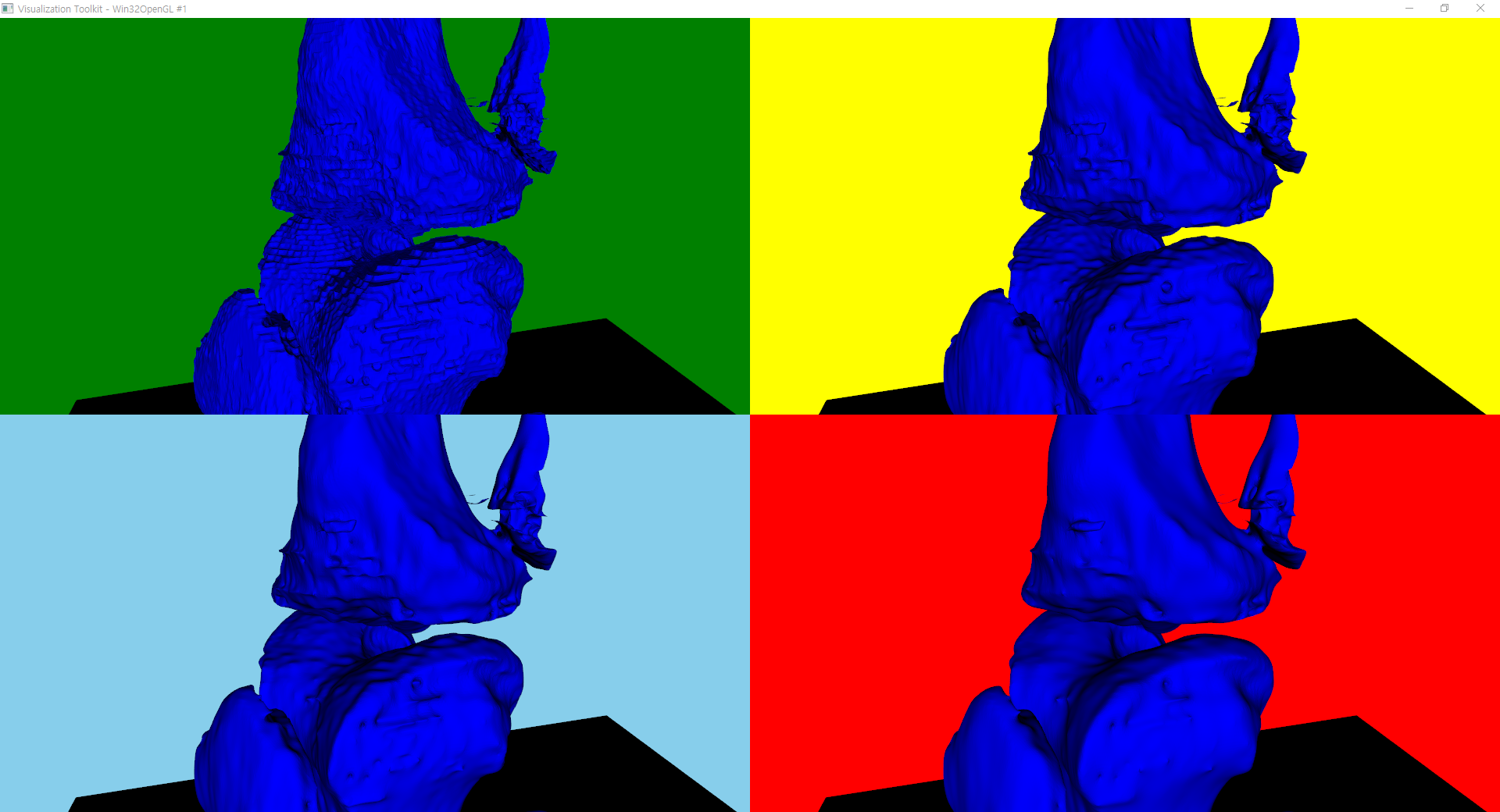

WindowedSinc Filter

• Iteration 의 단계가 높아 질수록 smoothing 이 높아짐

• [1] : Iter 30, Boundary False
• [2] : Iter 30, Boundary True
• [3] : Iter 50, Boundary False
• [4] : Iter 50, Boundary True

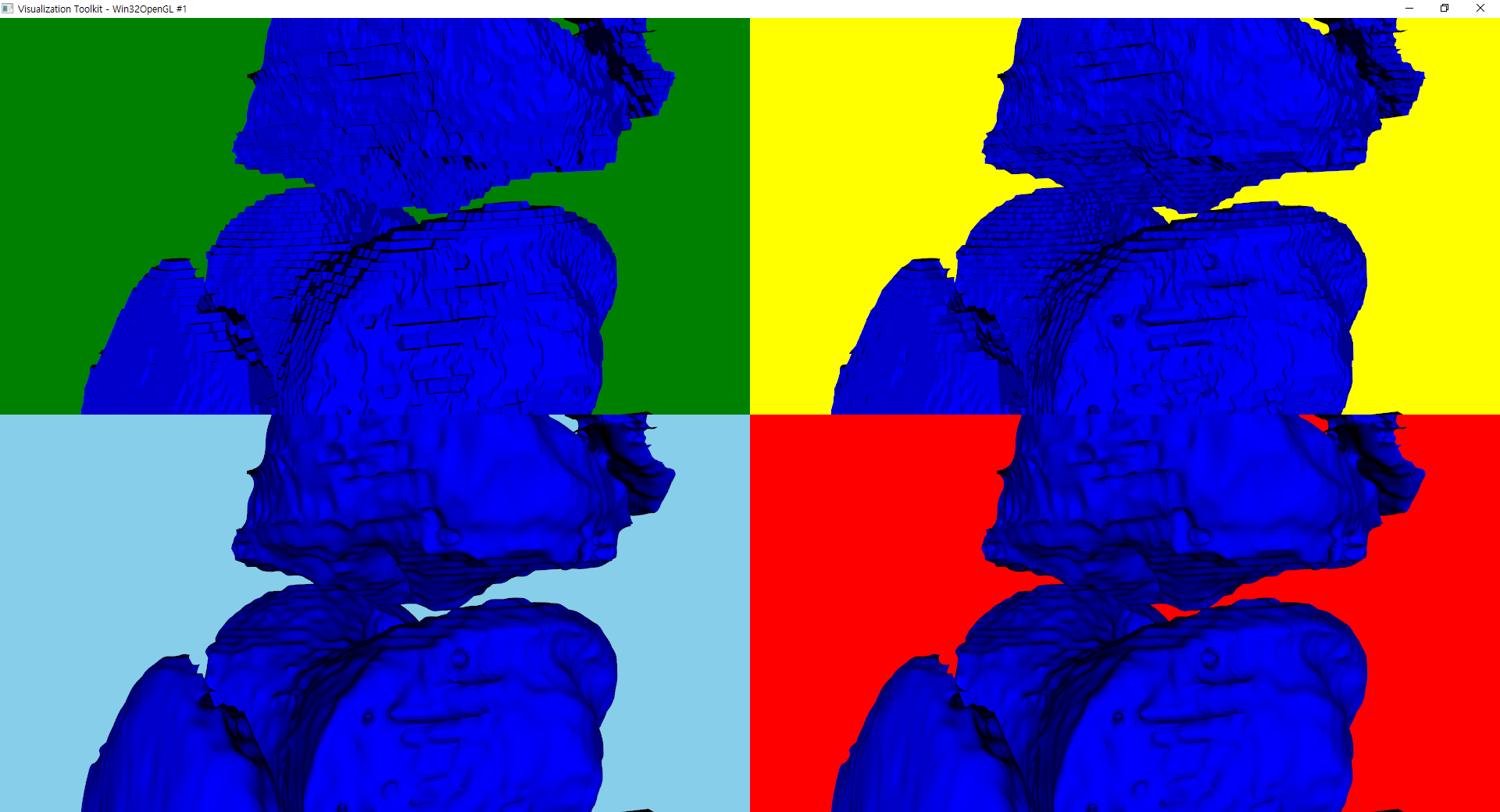

동일한 Iteration을 수행한 Mesh에서 feature 점정간의 angle을 비교하고 이 각도가 넘어가면 새로운 feature를 생성하게 되여 smooth 하지 않고 각진 정점을 다시 만들어 낸다.

그래서 120 을 넘어가는 정점이 거의 없으므로 featureAngle false 값과 비슷하게 원본 smoothing의 결과로 표현된다.

• [1] : Iter 30, Feature Angle 45(default)
• [2] : Iter 30, Feature Angle 90
• [3] : Iter 30, Feature Angle 120
• [4] : Iter 30, Feature Angle False





반복 횟수 (Number of Iterations)

• 정의: 반복 횟수는 스무딩 알고리즘이 메쉬에 적용되는 횟수를 의미합니다. 이 값이 높을수록 알고리즘은 메쉬에 여러 번 적용되어 점점 더 많은 스무딩 효과가 발생합니다.
• 효과: 반복 횟수를 늘릴 경우 메쉬의 노이즈와 작은 특징들이 더 많이 제거되어 전반적으로 매끄럽고 연속적인 표면이 형성됩니다. 그러나 너무 많은 반복은 메쉬의 필수적인 디테일을 손실시킬 수 있으며, 메쉬가 과도하게 평탄화될 수 있습니다.

패스밴드 (PassBand)

• 정의: 패스밴드는 스무딩 필터의 주파수 응답을 결정합니다. 이 값은 스무딩 과정에서 제거되는 고주파 성분의 양을 조절합니다. 패스밴드는 실제로 필터의 '컷오프 주파수'를 설정하는 역할을 합니다.
• 효과: 패스밴드를 줄일 경우, 더 많은 고주파 성분이 제거되어 스무딩이 강화됩니다. 이는 메쉬의 더 많은 디테일이 제거되고 표면이 더 부드러워진다는 것을 의미합니다. 패스밴드 값이 낮으면 저주파 성분만이 보존되어, 메쉬의 기본적인 형태는 유지되면서 노이즈나 작은 변동이 크게 감소합니다.

차이점

반복 횟수를 늘리는 것과 패스밴드를 줄이는 것 모두 스무딩 효과를 증가시키지만, 접근 방식과 결과에 있어서 차이가 있습니다. 반복 횟수를 늘림으로써 스무딩은 점진적으로 적용되며, 각 반복마다 전체 메쉬가 점점 더 부드러워집니다. 반면, 패스밴드를 줄이는 것은 필터가 메쉬에서 제거하는 주파수 범위를 직접적으로 조절하여, 각 반복에서 보다 많은 노이즈와 작은 디테일을 제거합니다.

일반적으로, 패스밴드를 조절하는 것이 스무딩의 '강도'를 직접적으로 조절하는 데 더 효과적일 수 있으며, 반복 횟수는 주로 필요한 스무딩 수준을 세밀하게 달성하기 위해 사용됩니다. 따라서 특정 메쉬의 요구사항에 따라 두 파라미터를 적절히 조합하여 사용하는 것이 중요합니다.

• [1] : Iter 30, PassBand 0.5
• [2] : Iter 30, PassBand 0.1
• [3] : Iter 30, PassBand 0.05
• [4] : Iter 30, PassBand 0.01
