[VTK] Image Mask Filter

1. 개요

vtkImageMask Filter의 기본적인 사용 방법을 알아본다.



2. vtkImageMaskFilter

Mask filter는 source image 와 mask 이미지간의 중첩되는 픽셀만을 최종 결과 값으로 출력하는 filter이다.

주의할 점은 source image의 채널은 상관없지만 mask image는 component 가 1인 1채널 이미지여야 한다.

Masking 은 단순히 0이면 원본 이미지가 통과하지 못하고 0이 아닌 값이면 통과하여 원본이미지 픽셀 값이 그대로 표현된다.

Mask filter에는 NotMaskOn을 설정함으로써 Mask를 invser로 적용할 수도 있다.



3. 코드 및 Pipeline 구성

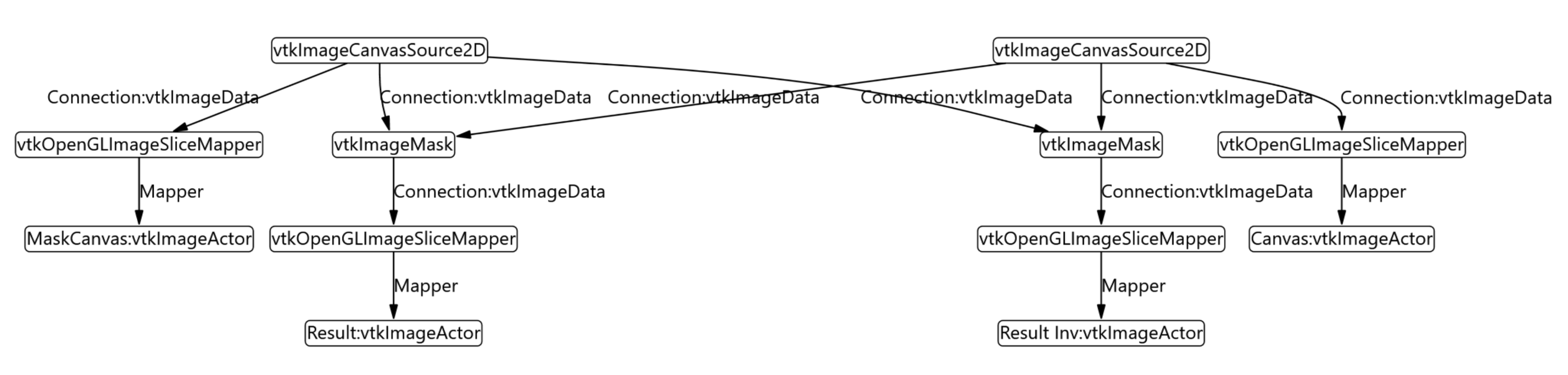

구현한 테스트 코드의 중요 부분과 pipeline의 연결도이다.

public void TestDrawingMaskImage()
{
    CreateViewport(new[] { 800, 800 }, 2, 2);
    originCavasSource = VtkCanvasUtils.CreateCanvas(400, 400, "Yellow");
    originCavasSource.Update();

    maskCanvasSource = vtkImageCanvasSource2D.New();
    maskCanvasSource.SetScalarTypeToUnsignedChar();
    maskCanvasSource.SetNumberOfScalarComponents(1);
    maskCanvasSource.SetExtent(0, 400 - 1, 0, 400 - 1, 0, 0);
    maskCanvasSource.SetDrawColor(0);
    maskCanvasSource.FillBox(0, 399, 0, 399);

    // Set drawing color
    maskCanvasSource.SetDrawColor(255);
    // Draw something
    maskCanvasSource.FillBox(10, 50, 0, 100);
    maskCanvasSource.Update();


    vtkImageSliceMapper canvasImageMapper = vtkImageSliceMapper.New();
    canvasImageMapper.SetInputConnection(originCavasSource.GetOutputPort());

    canvasImageActor = vtkImageActor.New();
    canvasImageActor.SetMapper(canvasImageMapper);
    renderers[0].AddActor(canvasImageActor);

    vtkImageSliceMapper maskCanvasImageMapper = vtkImageSliceMapper.New();
    maskCanvasImageMapper.SetInputConnection(maskCanvasSource.GetOutputPort());

    var maskCanvasImageActor = vtkImageActor.New();
    maskCanvasImageActor.SetMapper(maskCanvasImageMapper);

    renderers[1].AddActor(maskCanvasImageActor);

    // Initialize the vtkImageMask
    maskFilter = vtkImageMask.New();
    maskFilter.SetInputConnection(0, originCavasSource.GetOutputPort()); // Original image data
    maskFilter.SetInputConnection(1, maskCanvasSource.GetOutputPort()); // Original image data
    maskFilter.Update();

    vtkImageSliceMapper maskImageMapper = vtkImageSliceMapper.New();
    maskImageMapper.SetInputConnection(maskFilter.GetOutputPort());

    maskImageActor = vtkImageActor.New();
    maskImageActor.SetMapper(maskImageMapper);

    renderers[2].AddActor(maskImageActor);

    maskInvFilter = vtkImageMask.New();
    maskInvFilter.SetInputConnection(0, originCavasSource.GetOutputPort()); // Original image data
    maskInvFilter.SetInputConnection(1, maskCanvasSource.GetOutputPort()); // Original image data
    maskInvFilter.NotMaskOn();
    maskInvFilter.Update();

    vtkImageSliceMapper maskInvImageMapper = vtkImageSliceMapper.New();
    maskInvImageMapper.SetInputConnection(maskInvFilter.GetOutputPort());

    maskInvImageActor = vtkImageActor.New();
    maskInvImageActor.SetMapper(maskInvImageMapper);

    renderers[3].AddActor(maskInvImageActor);
}

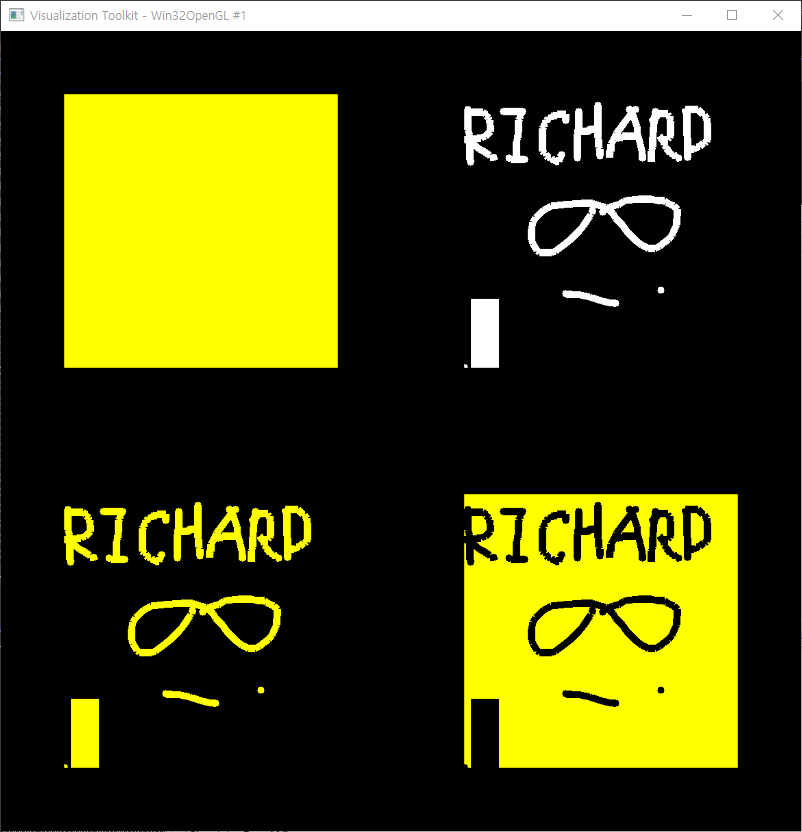

4. 결과 이미지

1사분면은 원본이미지, 2사분면은 Mask 이미지, 3사분면은 Mask 결과 이미지, 4사분면은 Mask Inverse 결과 이미지이다.
